Simon et VIN 6485 de Nancy

Blogs des restaurations, présentation des nouveaux

Re: Simon et VIN 6485 de Nancy

Messagepar Joedjd » Sam 13 Juin 2020 à 12:19

Ah yes ok ! Merci !

joffrey : VIN 16142 - 08.1982 Pleasanton-CA / Paris-FR : 14800 km

Joedjd

Messages: 3409
Inscription: Ven 22 Mar 2013 à 12:50
Localisation: PARIS 18e

Re: Simon et VIN 6485 de Nancy

Messagepar sim254 » Mar 01 Juin 2021 à 00:41

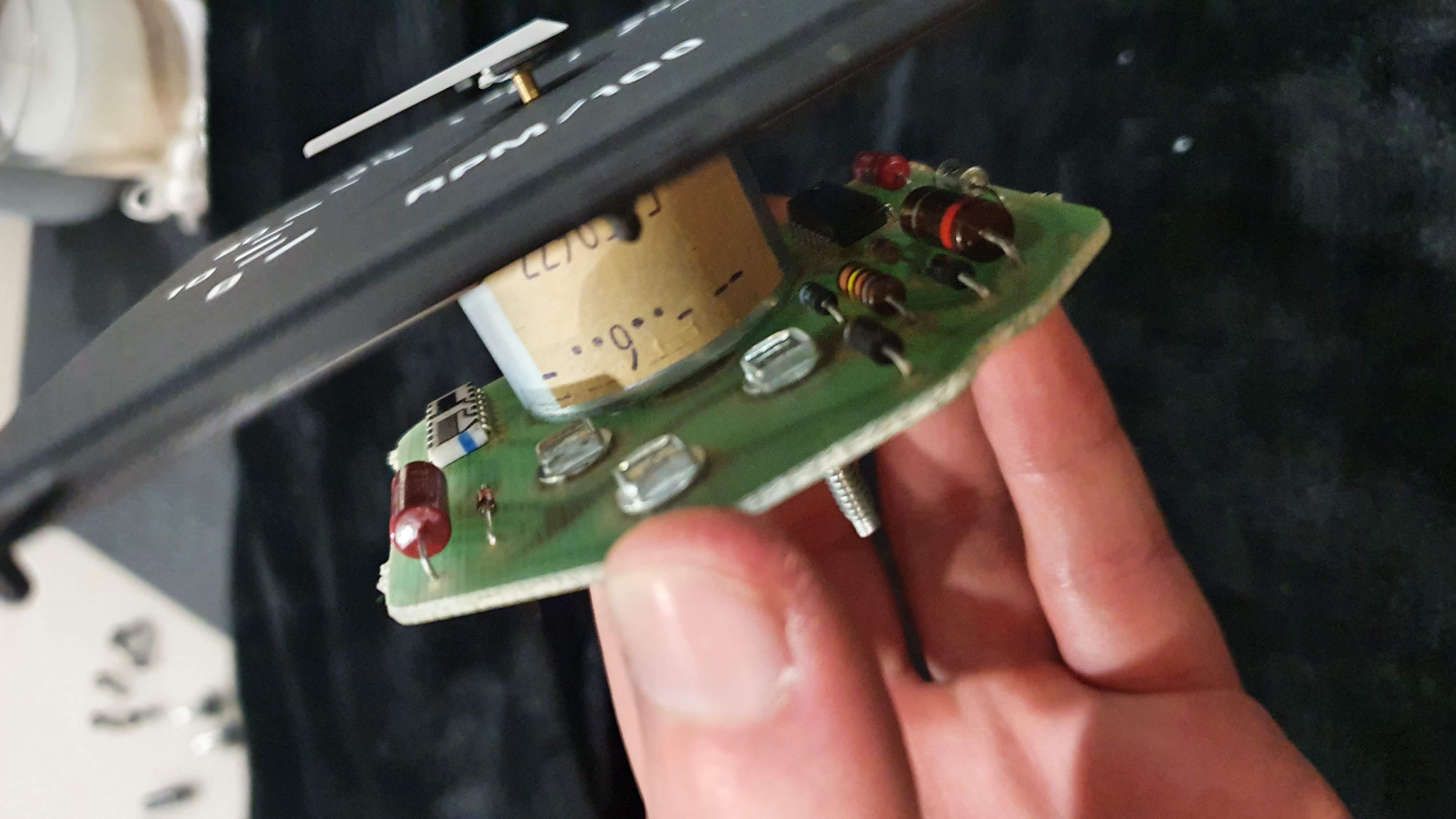

Après 900 km ce week-end pour un petit aller-retour chez Maxdu, toujours pas de panne :ios_13: Mais mon compte-tour semble avoir rendu l'âme... :ios_08:
Même phénomène que chez plusieurs d'entre vous apparemment, l'aiguille se cale n'importe comment à la mise sous tension (vers 5500) et au démarrage ça descend vers 4000. Après ça bouge bizarrement à l'accélération. De toute beauté !

J'ai nettoyé les contacts sur le connecteur blanc (surtout le blanc/gris), j'ai vérifié la tension directement au niveau de l'alim du compte-tour : 12v. Au niveau du signal de bobine à la mise sous tension : 12v aussi (j'imagine que ça doit, en théorie, mettre l'aiguille au 0 ?)
J'ai testé les diodes ça à l'air ok, les résistances aussi, vérifié la continuité à certains endroits... Rien de cramé sur le circuit du coup difficile de voir ce qui ne va pas.




J'ai trouvé une refabrication moderne du circuit sur Ebay: https://www.ebay.com/itm/144016092576
Quelqu'un a déjà testé ?

Simon et VIN 6485 Une question sur le site internet ou le forum ? Envoyez-moi un mail à contact@stainlesswings.fr

Avatar de l’utilisateur
sim254
Webmaster
Webmaster

Messages: 1585
Inscription: Sam 15 Mar 2008 à 23:51
Localisation: Nancy

Re: Simon et VIN 6485 de Nancy

Messagepar maxdubbe » Mar 01 Juin 2021 à 21:57

Holà c'est pas d'origine ce truc!!

Tu montes trop dans les tours avec ton bolide, le compte-tour n'aime pas ça!! :ios_17:

 Max  Vin#17111         Secrétaire SW 2018/2023

Avatar de l’utilisateur
maxdubbe
Membre SW
Membre SW

Messages: 2280
Inscription: Ven 09 Jan 2015 à 11:05
Localisation: Yvelines

Re: Simon et VIN 6485 de Nancy

Messagepar djamel » Mer 02 Juin 2021 à 06:48

J’ai le même problème bienvenue au club :mrgreen:
Intéressant cette fabrication j’ai pas testé j’étais pas au courant

VIN #756# la seule fête ou tu me feras sourire Tannen c'est celle ou tu te balanceras au bout d'une corde.

Avatar de l’utilisateur
djamel

Messages: 1689
Inscription: Sam 10 Déc 2011 à 16:29
Localisation: Seine Saint Denis

Re: Simon et VIN 6485 de Nancy

Messagepar sim254 » Mer 02 Juin 2021 à 23:31

maxdubbe a écrit:Holà c'est pas d'origine ce truc!!
Tu montes trop dans les tours avec ton bolide, le compte-tour n'aime pas ça!! :ios_17:


Pourtant on a roulé hyper cool avec Stéphane !

djamel a écrit:J’ai le même problème bienvenue au club :mrgreen:
Intéressant cette fabrication j’ai pas testé j’étais pas au courant


Je l'ai commandé pour voir comment ça se comporte.
En désoudant les condensateurs sur la carte d'origine, j'ai l'impression que j'en ai un qui est mort (le 0.0068). J'ai pas ce type de condo à la maison, j'en ai commandé sur mon site préféré pour voir si ça corrige le soucis.

Simon et VIN 6485 Une question sur le site internet ou le forum ? Envoyez-moi un mail à contact@stainlesswings.fr

Avatar de l’utilisateur
sim254
Webmaster
Webmaster

Messages: 1585
Inscription: Sam 15 Mar 2008 à 23:51
Localisation: Nancy

Re: Simon et VIN 6485 de Nancy

Messagepar MarvinBerry27 » Jeu 03 Juin 2021 à 06:40

tu as la référence des deux IC ?

Dimitri VIN#2738 - VIN#2581 - VIN# 10058Bureau SW Vice président 2024/2025 Rédacteur en Chef Magazine Stainless Wings News

Avatar de l’utilisateur
MarvinBerry27
Bureau SW
Bureau SW

Messages: 3179
Inscription: Dim 28 Oct 2012 à 10:59
Localisation: france (eure)

Re: Simon et VIN 6485 de Nancy

Messagepar sim254 » Jeu 03 Juin 2021 à 09:18

MarvinBerry27 a écrit:tu as la référence des deux IC ?


J'ai regardé sur le net pour trouver un schéma avec la liste des composants mais pas grand chose...
Voila leur tête en photo :

Simon et VIN 6485 Une question sur le site internet ou le forum ? Envoyez-moi un mail à contact@stainlesswings.fr

Avatar de l’utilisateur
sim254
Webmaster
Webmaster

Messages: 1585
Inscription: Sam 15 Mar 2008 à 23:51
Localisation: Nancy

Re: Simon et VIN 6485 de Nancy

Messagepar MarvinBerry27 » Ven 04 Juin 2021 à 08:10

ah merde :(

celui de gauche : j’espère que c'est pas un truc programmable à la con... enfin à l'époque ça m’étonnerai lol

Y'a de fortes chances pour qu'un des deux IC soit sauté.

Dimitri VIN#2738 - VIN#2581 - VIN# 10058Bureau SW Vice président 2024/2025 Rédacteur en Chef Magazine Stainless Wings News

Avatar de l’utilisateur
MarvinBerry27
Bureau SW
Bureau SW

Messages: 3179
Inscription: Dim 28 Oct 2012 à 10:59
Localisation: france (eure)

Re: Simon et VIN 6485 de Nancy

Messagepar sim254 » Mer 09 Juin 2021 à 16:01

Bon en fait mauvaise piste pour le condo. Finalement j'ai trouvé pas mal de doc sur dmctalk ! Je viens de tout mettre dans les archives techniques du site, ça peut être utile.
Un certain Greg Hall a fait un article très complet sur le fonctionnement, le test et la réparation du circuit. En gros c'est un système à double bobine qui permet de faire bouger l'aiguille à partir d'un signal commandé par un LM1819 (celui de droite sur la carte). Pour l'explication sur l'IC :

The LM1819 is a function generator/driver for air-core
(moving-magnet) meter movements. A Norton amplifier and
an NPN transistor are included on chip for signal condition-
ing as required. Driver outputs are self-centering and devel-
op g 4.5V swing at 20 mA. Better than 2% linearity is guar-
anteed over a full 305-degree operating range.


Ce LM1819 est apparemment la 1ère cause de panne sur le circuit et difficile de retrouver le même sur le net (trop ancien)... Par contre, on trouve encore une réf alternative qui est apparemment compatible qui date des années 90 : le LM1819N. Je vais commander ça sur AliExpress et on verra ce que ça donne juste pour rigoler.
Il existe aussi une réf plus récente et disponible (CS8190) mais qui n'est pas plug&play, il faut adapter le circuit (mais par contre ce dernier permet la remise à 0 quand tu coupes le contact, classe ! :ios_12: )

Et pour celui de gauche, en fait c'est simplement des résistances de précisons sous forme d'IC apparemment (le mec appelle ça : "precision resistor pack"). Jamais vu ça avant...
Du coup non, rien de programmable, on s'éclatait à l'époque :ios_39:

Simon et VIN 6485 Une question sur le site internet ou le forum ? Envoyez-moi un mail à contact@stainlesswings.fr

Avatar de l’utilisateur
sim254
Webmaster
Webmaster

Messages: 1585
Inscription: Sam 15 Mar 2008 à 23:51
Localisation: Nancy

Re: Simon et VIN 6485 de Nancy

Messagepar djamel » Mer 09 Juin 2021 à 20:22

J`attend ton how-to avec impatience :D

VIN #756# la seule fête ou tu me feras sourire Tannen c'est celle ou tu te balanceras au bout d'une corde.

Avatar de l’utilisateur
djamel

Messages: 1689
Inscription: Sam 10 Déc 2011 à 16:29
Localisation: Seine Saint Denis

Re: Simon et VIN 6485 de Nancy

Messagepar MarvinBerry27 » Mer 09 Juin 2021 à 23:19

Des IC sur Aliexpress..... mauvaise idée !

J'ai déjà reçu des faux composants. Prends sur RS ou Farnell, au moins c'est une valeur sur.

J'ai peux être ce circuit en NOS dans mes vieux compostant chez mes parents, je regarderai à l'occas :)

merci pour le partage de l'article de DMC Talk !! :D Ca va dépanner plus d'une personne :)

Dimitri VIN#2738 - VIN#2581 - VIN# 10058Bureau SW Vice président 2024/2025 Rédacteur en Chef Magazine Stainless Wings News

Avatar de l’utilisateur
MarvinBerry27
Bureau SW
Bureau SW

Messages: 3179
Inscription: Dim 28 Oct 2012 à 10:59
Localisation: france (eure)

Re: Simon et VIN 6485 de Nancy

Messagepar sim254 » Jeu 10 Juin 2021 à 09:14

J'aimerais bien acheter sur RS ou Farnell, rien que pour une livraison plus rapide mais ils n'ont pas cette ref en stock... Même le LM1819N doit être trop vieux.
Ouais, l'article est bien foutu :ios_12:

Simon et VIN 6485 Une question sur le site internet ou le forum ? Envoyez-moi un mail à contact@stainlesswings.fr

Avatar de l’utilisateur
sim254
Webmaster
Webmaster

Messages: 1585
Inscription: Sam 15 Mar 2008 à 23:51
Localisation: Nancy

Re: Simon et VIN 6485 de Nancy

Messagepar sim254 » Ven 18 Juin 2021 à 12:49

Bon et bien les américains sont bien plus rapides que les chinois :ios_38:

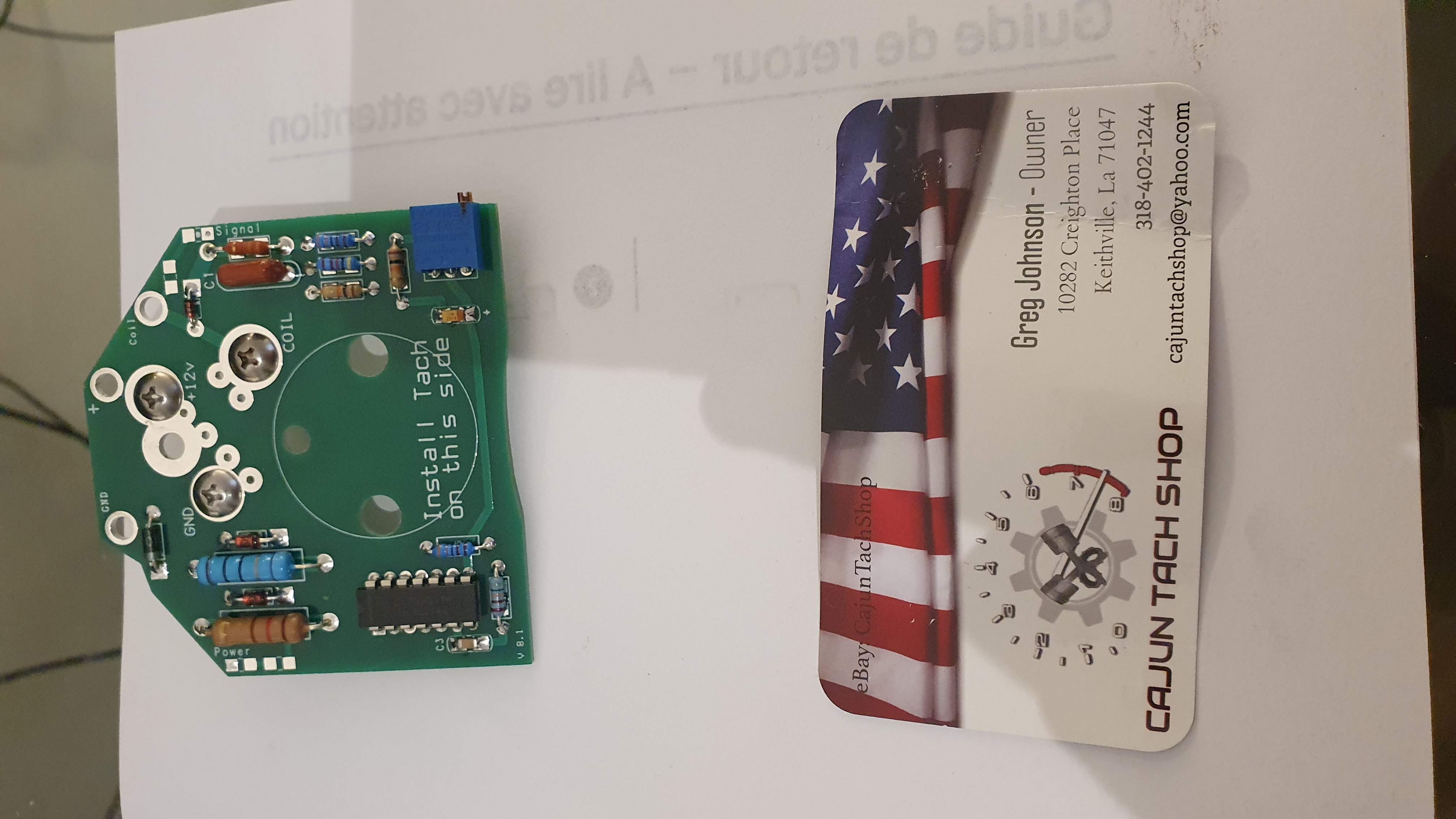

J'ai reçu la nouvelle platine moderne de chez Cajun Tach Shop et ça fonctionne nickel ! Je vais ajouter ça dans les références croisées.


Simon et VIN 6485 Une question sur le site internet ou le forum ? Envoyez-moi un mail à contact@stainlesswings.fr

Avatar de l’utilisateur
sim254
Webmaster
Webmaster

Messages: 1585
Inscription: Sam 15 Mar 2008 à 23:51
Localisation: Nancy

Re: Simon et VIN 6485 de Nancy

Messagepar Kaaes » Ven 18 Juin 2021 à 12:59

Rooh je trouve que l'aiguille qui fait trois tours de compteur quand tu coupes le contact ça a son petit charme :lol:

Mais sinon super trouvaille ! Merci pour le test et la réf !
ça marche au super ?
Avatar de l’utilisateur
Kaaes
Membre SW
Membre SW

Messages: 828
Inscription: Sam 21 Mai 2011 à 13:35
Localisation: Osny (95)

Re: Simon et VIN 6485 de Nancy

Messagepar MarvinBerry27 » Sam 19 Juin 2021 à 20:11

good job ! :D

Dimitri VIN#2738 - VIN#2581 - VIN# 10058Bureau SW Vice président 2024/2025 Rédacteur en Chef Magazine Stainless Wings News

Avatar de l’utilisateur
MarvinBerry27
Bureau SW
Bureau SW

Messages: 3179
Inscription: Dim 28 Oct 2012 à 10:59
Localisation: france (eure)
